一、產品概述：

?

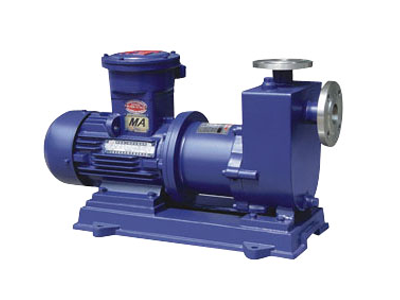

? ? ZCQ型自吸式磁力驅動泵，是自吸泵和磁力泵的完美組合，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水。該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、 漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、填充四氟等材料制造，具有良好的耐腐性廣泛用于醫藥、食品、制堿、制藥、印染、涂裝等行業及易燃易爆、易揮發、有毒、有機溶劑和貴重液體的輸送。

工作原理：
? ?本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見示意圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣不混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
? ? 適用溫度：-30℃～110℃

?

?

二、型號意義：

?

ZCQ 40 –25 – 160

?

Z – 自吸式

CQ - ?磁力泵

40 - ?進口直徑（mm）

25 - ?出口直徑（mm）

160 - ?葉輪名義直徑（mm）

?

三、技術參數：

?

流量：3～27m3/h；

揚程：12～50m；

轉速：2900r/min；

功率：0.37～7.5kw；

口徑：20 ~ 65mm；

適用溫度：-20～100℃；

自吸高度：4m。

性能參數表：
