CQF工程塑料磁力泵

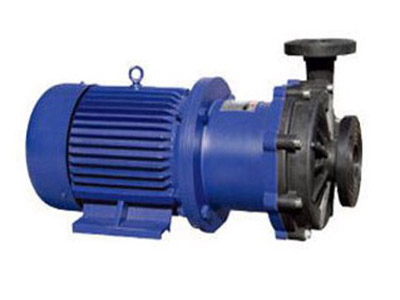

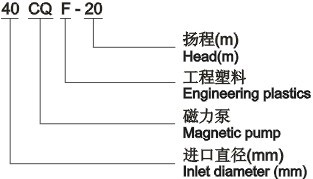

■ CQF工程塑料磁力泵類型含義：
?
■ CQF工程塑料磁力泵首要特點： CQF型工程塑料磁力泵以靜密封替代動密封，使泵的過流部件處于徹底密封狀況，徹底解決了其它泵的機械密封無法防止的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，鋼玉陶磁，增強聚丙稀作為制造資料，因此它具有杰出的抗腐蝕功能，并可以使實運送介質免受污染。

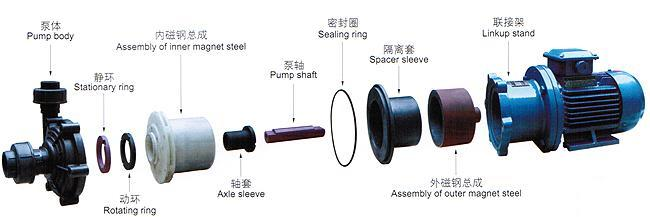

■ CQF工程塑料磁力泵結構爆破圖：
?

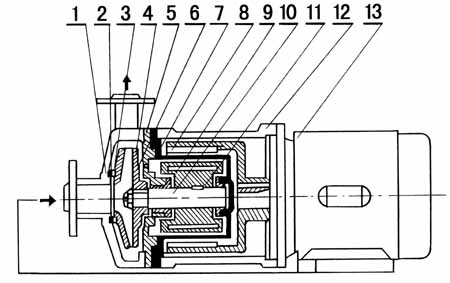

注：1、泵 體：增強聚丙稀; 2、靜 環：碳化硅或氧化鋁陶瓷；3、動 環：填充F4；4、葉 輪：增強聚丙稀；5、密封圈：氟橡膠；6、隔 板：增強聚丙稀；7、阻隔套：增強聚丙稀；8、外磁：HT200+永磁體；9、轉子：增強聚丙稀+永磁體；10、主軸：碳化硅或氧化鋁陶瓷；11 軸承：填充F4；12、支架：HT200 ■ CQF工程塑料磁力泵結構圖：
?
| 1 | 泵 ? ?殼 | 2 | 靜 ? ?環 | 3 | 動?環 | 4 | 葉?輪 | 5 | 密封圈 | 6 | 隔?板 | 7 | 阻隔套 |
| 8 | 外磁鋼總成 | 9 | 內磁鋼總成 | 10 | 泵?軸 | 11 | 軸?套 | 12 | 聯接架 | 13 | 電?機 | ? | ? |
?
■ CQF工程塑料磁力泵作業原理：
? ? ? ?CQF型工程塑料磁力驅動離心泵（簡稱工程塑料磁力泵），一般由電動機，磁力偶合器和工程塑料離心泵構成。其首要特點是運用磁力偶合器傳遞動力，徹底無泄漏，當電動機股動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和阻隔套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械觸摸地傳遞扭矩。在泵軸的動力輸入端，因?yàn)橐后w被封閉在停止的阻隔套內，沒有動密封因此徹底無泄漏。CQ系列磁力泵型式及基本參數契合JB／TQ786－89《小型磁力驅動離心泵型式與基本參數》規范和《小型磁力驅動離心泵三個規范的補充規定》。
■?CQF工程塑料磁力泵功能參數：
| 型?號 | 口徑 | 流量?(m3/h) | 揚程?(m) | 電機功率?(kW) | 電?壓 (V) | 材?質 | |
| 進口 | 出口 | ||||||
| 10CQF-3 | 10 | 8 | 0.9 | 3 | 0.025 | 220 | 工 程 塑 料 |
| 14CQF-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | |
| 16CQF-8 | 15 | 15 | 1.8 | 8 | 0.12 | 220/380 | |
| 20CQF-12 | 25 | 18 | 3 | 12 | 0.37 | 220/380 | |
| 25CQF-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 | |
| 32CQF-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 | |
| 32CQF-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 | |
| 40CQF-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
| 50CQF-25 | 50 | 40 | 14.4 | 25 | 3 | 380 | |
| 50CQF-32 | 50 | 40 | 12.5 | 32 | 4 | 380 | |
| 65CQF-25 | 65 | 50 | 25 | 25 | 5.5 | 380 | |
| 65CQF-32 | 65 | 50 | 25 | 32 | 5.5 | 380 | |
| 注：表中20CQF-12---65CQF-32都可配防爆電機 | |||||||
■ CQF工程塑料磁力泵首要資料耐腐蝕功能（供參閱）
| 介質稱號 | 濃度 | 聚丙烯 | 濃度 | A ? ? B ? ? C | 濃度 | 不銹鋼 | 濃度 | 陶瓷 | ||||
| % | 25℃ | 50℃ | % | 20℃ | 60℃ | % | 25℃ | 50℃ | % | 25℃ | 50℃ | |
| 硫 ? ? ?酸 | 60 | √ | √ | ＜30 | √ | × | ＜5 | √ | × | ? | V | V |
| 硝 ? ? ?酸 | 25 | √ | √ | 20 | √ | ○ | 70 | V | √ | ? | V | V |
| 鹽 ? ? ?酸 | 36 | √ | √ | ＜38 | √ | √ | ? | × | ? | ? | V | V |
| 氫 ?氟 酸 | 35 | √ | √ | 40 | √ | × | ? | × | ? | 0~100 | × | ? |
| 醋 ? ? ?酸 | ＜80 | √ | √ | ＜20 | √ | ○ | ? ＜20 | √ | √ | ? | V | V |
| 氫氧化鈉 | 100 | √ | √ | ? | √ | √ | 70 | √ | √ | ? | ○ | × |
| 重銘酸鉀 | 25 | √ | √ | ? | √ | √ | 40~60 | V | V | 10~20 | V | V |
| 溴 ? ? ?水 | ? | × | × | ? | ○ | × | ? | ○ | ? | ? | V | V |
| 乙 ? ? ?醇 | ? | √ | ○ | ＜50 | √ | √ | ? | V | √ | ? | V | V |
| 丙 ? ? ?酮 | ? | √ | ○ | 10 | ○ | ? | ? | V | V | ? | V | × |
| 四氯乙烷 | ? | ○ | ? | ? | ○ | × | ? 50 | V | V | ? | V | V |
| 氟利昂22 | ? | √ | √ | ? | ○ | ○ | ? | V | ? | ? | V | V |
| 漂 ?白 ?液 | CL13% | √ | √ | CL12.5% | ○ | ○ | ? CL12.5% | × | ? | ? | V | V |
| 電 ?鍍 ?液 | ? | √ | √ | ? | ○ | × | ? | ? | ? | ? | V | V |
| 照 ?相 ?液 | ? | √ | √ | ? | √ | √ | ? | V | ? | ? | V | V |
符號說明：V -優秀. V -杰出，0-可用.但腐蝕顯著X -腐蝕嚴峻，不適用。
■ CQF工程塑料磁力泵裝置與運用：
? ? ? 一、磁力泵應水平裝置，不宜豎立，塑料泵不得接受管路分量，關于特殊筆直裝置的場合，電機必須朝上。
? ? ? 二、當抽吸液面高于泵軸心線時，起動前翻開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。
? ? ? 三、泵運用前應進行檢查，電機風葉滾動要靈敏，無卡住及反常聲響，各緊固件要緊固。
? ? ? 四、查電機旋轉方向是不是與磁力泵轉向符號一致。
? ? ? 五、電機發動后,緩慢翻開排出閥,待泵進入正常作業狀況后,再將排出閥調到所需開度。
? ? ? 六、泵停止作業前,應先封閉排出閥門,然后封閉吸入管閥門。
■ CQF工程塑料磁力泵運用注意事項：
? ? ?一、因磁力泵軸承的冷卻和光滑是靠被運送的介質，所以絕對禁止空工作，一起防止在作業中途停電后再發動時所形成載時空載工作。
? ? ?二、當抽吸液面高于泵軸心線時，起動前翻開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥
? ? ?三、泵運用中環境應小于40℃、電機溫升不得超越75℃。
? ? ?四、被運送的介質及其溫度應在泵材答應范圍內。工程塑料磁力泵的運用溫度＜60℃，金屬泵的運用溫度小于100℃，運送吸入壓力不大
? ? ? ? ? ?于0.2MPa，最大作業壓力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬顆料和纖維的液體。
? ? ?五、關于運送液為易沉積結晶的介質，運用后應及時清潔，排凈泵內積液。
? ? ?六、磁力泵運轉500小時后，應拆軸承和端面動環的磨損狀況若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更
? ? ? ? ? ?換軸承和軸向動環。
