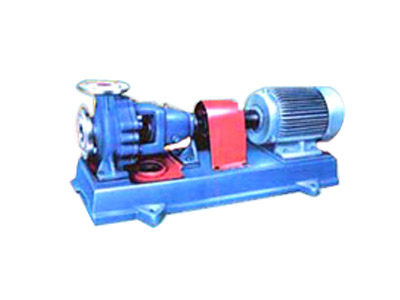

IH型化工離心泵

一、用途
適用于化工流程中輸送有腐蝕性粘度類似于水的液體。
?
二、特點
★IH化工泵為單級單吸懸臂式離心泵。其標記額定性能點和尺寸等都采用國際標準ISO2858-1975(E)。是機械工業部確定取代F型耐腐蝕離心泵的節能、更新換代產品。
★泵輸送介質的溫度一般為-20—150°C，必要時采用適當冷卻措施、輸送的介質溫度可更高。泵的最高工作壓力按16bar設計。
?
三、性能范圍
流量：1.6—400m3/h、揚程：5—125m
性能參數表

型號	流量m3/h	揚程m	轉速rpm	功率N（kw)		效率(%)	允許汽蝕余量m
型號	流量m3/h	揚程m	轉速rpm	軸功率	電機功率	效率(%)	允許汽蝕余量m
IH50-32-125	6.3	5	1450	0.19	按液體的比重和 ?粘度選用	45	1
IH50-32-160		8		0.34		40
IH50-32-200		12.5		0.65		33
IH50-32-250		20		1.27		27
IH65-50-125	12.5	5	1450	0.31		55	1.2
IH65-50-160		8		0.53		51
IH65-40-200		12.5		0.93		46
IH65-40-250		20		175		39
IH65-40-315		32		3.3		33
IH80-65-125	25	5	1450	0.53		64	1.4
IH80-65-160		8		0.88		62
IH80-50-200		12.5		1.49		57
IH80-50-250		20		2.569		53
IH80-50-315		32		5.067		43
IH100-80-125	50	5	1450	0.92		74	1.7
IH100-80-160		8		1.58		69
IH100-65-200		12.5		2.5		68
IH100-65-250		20		4.3		63
IH100-65-315		32		7.5		58
IH125-100-200	100	12.5	1450	4.66		73	2.2
IH125-100-250		20		7.56		72
IH125-100-315		32		12.82		68
IH125-100-400		50		22.69		60
IH150-125-250	200	20	1450	14.1		77	3.2
IH150-125-315		32		23.2		75
IH150-125-400		50		38.9		70
IH200-150-250	400	20	1450	26.9		81	4.5
IH200-150-315		32		44.1		79
IH200-150-400		50		69.8		78

型號	流量 ?m3/h	揚程m	轉速rpm	功率N（kw)		效率(%)	允許汽蝕 ?余量m
型號	流量 ?m3/h	揚程m	轉速rpm	軸功率	電機功率	效率(%)	允許汽蝕 ?余量m
IH50-32-125	12.5	20	2900	1.33	按液體的比重和 ?粘度選用	51	1.8
IH50-32-160		32		2.37		46
IH50-32-200		50		4.36		39
IH50-32-250		80		8.25		33
IH65-50-125	25	20	2900	2.2		62	2
IH65-50-160		32		3.82		57
IH65-40-200		50		6.55		52
IH65-40-250		80		11.84		46
IH65-40-315		125		21.8		39
IH80-65-125	50	20	2900	3.95		69	2.4
IH80-65-160		32		6.5		67
IH80-50-200		50		10.8		63
IH80-50-250		80		19.11		57
IH80-50-315		125		36.21		47
IH100-80-125	100	20	2900	7.074		77	3.2
IH100-80-160		32		11.9		73
IH100-65-200		50		18.9		72
IH100-65-250		80		32		68
IH100-65-315		125		54.9		62
IH125-100-200	200	50	2900	35.4		77	4.5
IH125-100-250		80		58.1		75
IH125-100-315		125		97.26		70
